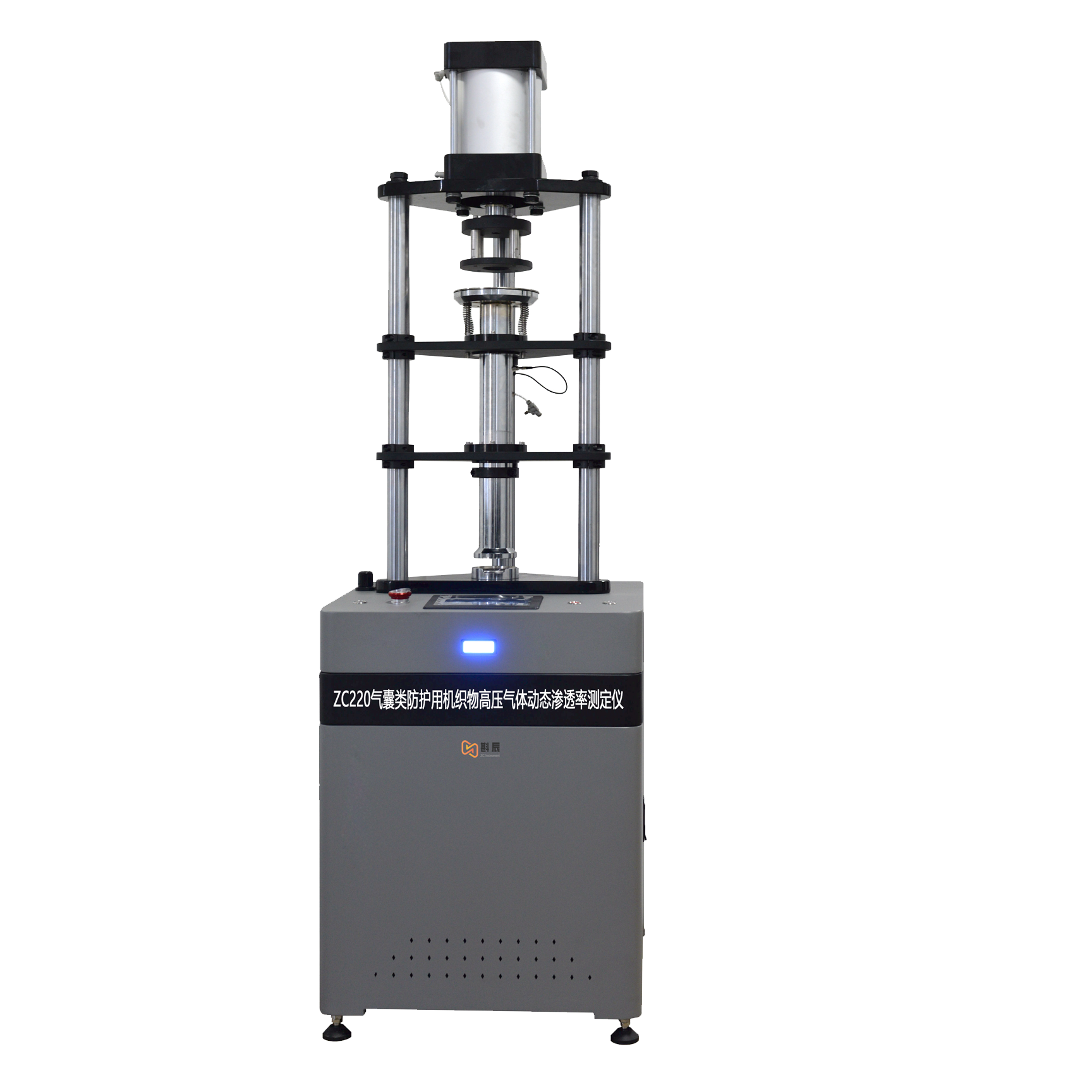

ZC220气囊类防护用机织物 高压气体动态渗透率测定仪(ZC220 Determination of Dynamic Permeation Rate To High Pressure Gas For Airbag Protective Woven Fabrics - Thin Film Rupture Method Tester)

【适用范围】：适用于汽车安全气囊织物测试，还可用于其它高压动态透气场景防护用织物的测试。填补了我国在机织物高压气体动态渗透的测试标准的空白，为防护用机织物的评价和测试提供科学统一的依据，有助于企业规范防护用机织物的生产流程，提升气囊类防护用品的质量。标准的实施将有力支撑消费者对安全防护用品有清晰的识别，增强产品消费信心，从而推动安全防护用品及相关产业的发展。

【测试模式】：薄膜爆破法,在一定体积的空间内，通过薄膜爆破瞬间产生某一初始压强的高压气体并开始渗透过一定面积的机织物，随渗透时间的持续，气体压强逐渐降低，当机织物两侧气体压强相等时气体渗透停止，通过计算该渗透过程中某一压强下，高压气体透过单位面积机织物的速率，获得该机织物的高压气体动态透气率，计算气体动态渗透率随压强改变的速率，获得机织物的高压气体动态渗透性。

【相关标准】：

T/CNTAC 220—2024《气囊类防护用机织物 高压气体动态渗透率的测定 薄膜爆破法》

ASTM D6476—2021《测定充气限制织物动态空气渗透性的标准试验方法》

【技术参数】：

1.高压气室：内长 500mm,内径为50mm，精度±1mm；

2.低压压气室：内长 700mm，内径为 50mm，精度±1mm；

3.动态透气率采样频率：≥200kHz；

4.爆破压强检测范围：0-700kPa，线性度≤±1.0%FSO；

5.爆破膜：厚度（19±0.5）um，直径为(80±2)mm；

6.动态透气率范围：约（0.1-2.0）m³/m²/s(=100-2000L/m²/s)；

7.流量单位：m³/s等；

8.测试直径：(50±1)mm；

9.数据处理量:1G存储空间；

10.常规单次测试时间≤100ms

11.电源：AC220V±10% 50Hz 1kW

12.重量：约130kg

13.外形： 550*550*1800mm

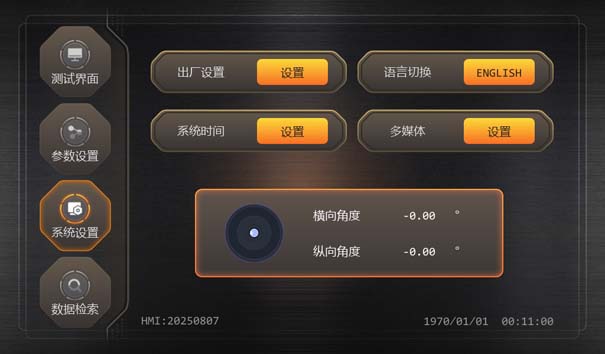

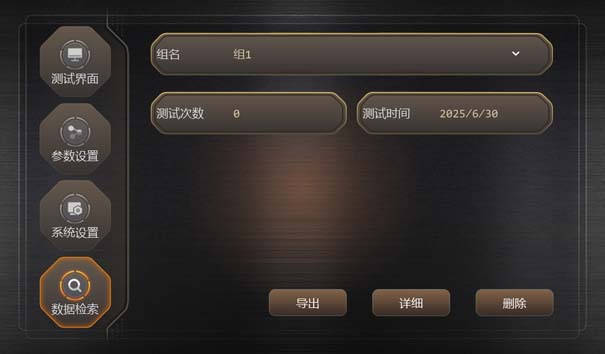

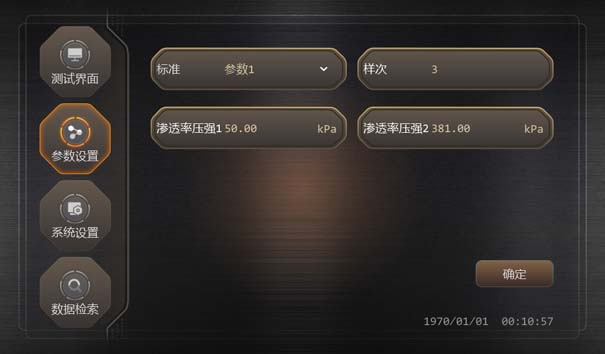

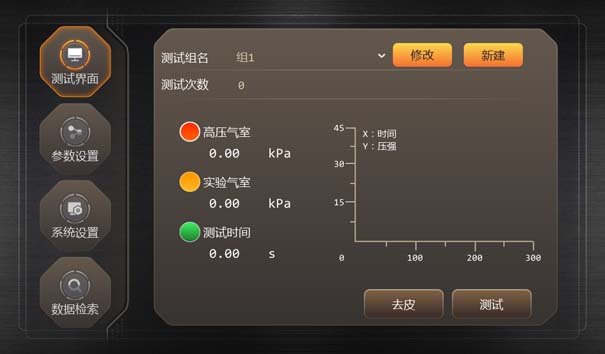

【操作界面】：
