YG(B)666-40R燃烧实验室测试系统

【适用范围】：燃烧假人测试系统是通过模拟着装人体（假人），在燃烧火焰中的热暴露过程，测试假人表面温度的变化，预估可能造成皮肤的二度、三度烧伤及总烧伤面积百分比，精确预报身体皮肤烧伤程度。高仿真模拟火场高危环境的轰燃环境模拟实验室内，利用燃烧假人测试系统，可以开展各种消防服、军服等防护装备阻燃性能测评及影响因素研究。

【相关标准】：ASTMF1930—2000，ISO 13506—2008，GB/T23467-2009

【技术参数】：

一、燃烧试验室系统

1.燃烧试验室采用整体防火结构，整体结构由金属框架和阻燃材料构成。

2.燃烧试验室内有效尺寸为4.0m（长）×4.0m（宽）×3.0m（高），（建造空间高度要求至少4m，建筑面积至少50m2）

3.通风排气系统

该试验箱配备了预先设计的风机，可根据实验的不同阶段，自动调节风量进行通气排风，即能在试验时保证箱内通风及供氧量，又能在每次燃烧结束后，快速排出箱内的废气，并在数据获取之后补充冷却空气进来。

二、轰然发生及安全控制系统

1.燃烧器：6组12只燃烧器

2.燃气输送系统：

丙烷燃气管道、压力调节阀、阀门和压力传感器等燃料输送系统，用于传输气态的丙烷到点火系统和燃烧喷火头。燃料输送系统可以提供足够均匀一致的热流量，热流量密度至少为84kw/m²，燃料输送时间误差为±0.1s。

3.安全保障系统：气体探测器、门封探测器、火焰探测器、灭火器、紧急停止装置和其他必要的安全系统。

三、燃烧假人系统

1.燃烧假人真形态和尺寸是以身高1. 8米成人男性为标准，假人有头、胸、背、腹、胳膊、手、腿、脚等组成.假人模型外壳用完全防火、热稳定性好的非金属材料制成(具体规格可定制)

2.人体模型关节可调，可以摆出各种姿势，以满足客户对衣服特殊位置测试的要求.

3.热流量传感器:130只,热流量传感器安装于模型体表，可准确测试假人表面温度的变化.

四、电脑集中控制系统与应用软件平台

运用自主开发的软件系统，实现整个实验过程全电脑操控，数据采集及分析均为电脑自动完成。

【主要技术参数】：

1、燃烧实验室内部尺寸： 4000mm(长)×4000mm(宽) ×4000mm（高）

2、喷火器数量：12个；

3、燃烧假人身高：175±5厘米；

4、热流量传感器数量：136个；

5、热流量传感器量程：0.0-167.0kW/m²；

6、热流量传感器响应时间：≤0.2s；

7、数据采集周期：≤0.2s；

8、烟雾传感器数量：1个；

9、多通道丙烷浓度报警器：5个测试点

10、火焰探测器数量：1个；

11、风速传感器数量：1个；

12、燃料：90%纯度的液化丙烷；

13、测试燃烧时间：校准测试4±0.1 s，防护测试5±0.1s（可设定）；

14、丙烷高压罐数量：1～2个（自备）；

15、缓冲罐容积：0.3m³；

16、缓冲罐压力：≤0.4MPa；

17、喷火管道燃气压力：0.2～0.4MPa；

18、点火管道燃气压力：0.1～0.4MPa；

19、燃烧实验室风机功率：3.5kW；

20、燃料室风机功率：0.75kW；

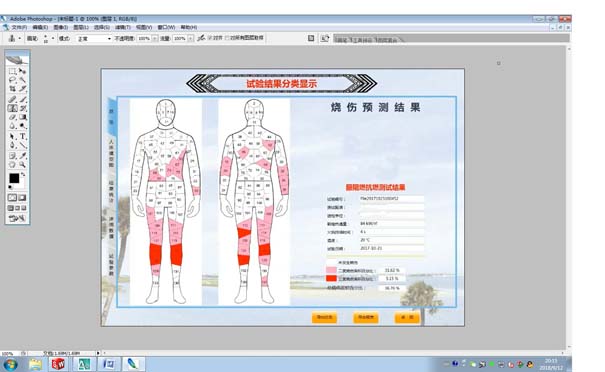

测试结果分析：
